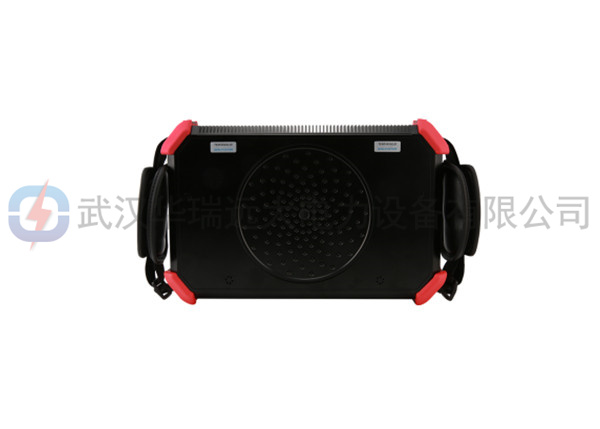

产品介绍:HRYD-988A声波成像仪支持超声波频段。仪器利用麦克风阵列波束形成技术获取声源分布数据,并配合高清摄像头实时采集视频画面,通过将声源分布数据同视频图像进行声像融合,把变化的声源动态的呈现在显示屏上。声学成像仪能够帮助您在嘈杂的工业现场快速的检测出可能的带压气体泄漏和真空泄漏;应用于电力系统中,可以帮你快速排查潜在的局部放电故障点。声学成像仪采用全铝合金壳体,坚固耐用,能够适应复杂多变的工作环境。设备操作简单便捷,能够快速上手作业,仅需要调节测试频率范围、测试动态范围两个参数即可满足绝大多数测试需求;支持拍照模式、视频模式,作业现场数据灵活记录;支持大容量 TF 数据存储卡,测试结果快速导出、上报。
关键词;声学成像仪 声波成像仪 局部放电声波成像仪,输电线路声波成像仪、开关柜放电声波成像仪、输电线路局部放电声波成像仪,开关柜局部放电声波成像仪、GIS局部放电声波成像仪
USB Power Delivery (USB PD):基于 USB3.1 协议的功率传输协议,能够通过 USB 口传输更高的电源功率。
声压级(SPL):用于表示声波大小的一个物理量,单位是分贝(dB)。使用时一般可以用 dBSPL表示。
可听域:人耳可以感知的声音频率范围,一般指频率位于 20Hz-20kHz 频段内的声音。
超声波:一般指频率高于 20kHz 的声音,人耳无法感知。
声像图:指麦克风阵列采集的信号经过声源定位算法计算后得到的表征空间平面内声源强度分布的二维数据表。
调色板:声像云图在做色彩映射的时候所使用的色彩数据。
声像云图:将声像图上每个分辨率点的声压级数据,按照一定的换算公式映射到调色板上的某一个色号后形成一幅彩色图片,再将其与可见光图片融合形成的图像。
测试频谱范围:在设备支持的全频率范围内选择某一频率范围后,设备将只测量并显示介于该频率范围内的声像云图,该频带范围外的声音将不会显示。
频率尖峰:频谱图中的峰值,表示在此特定频率处有较强的声音能量分布。
动态范围:声像图上能够显示的声源强度的尺度。
视场角:对于摄像头,指摄像头能够拍摄的矩形画面中,对角线的两个点和摄像头所组成的角。对于声像图,指声像图所成像的矩形画面中,对角线的两个点和麦阵中心点所组成的角。
