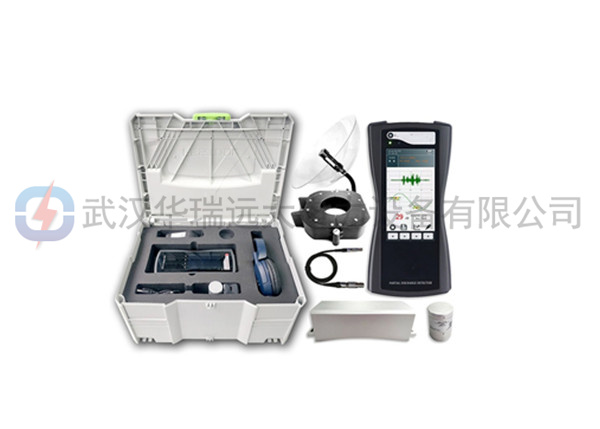

产品简介:
1.本产品可广泛应用于电力系统的局放检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:
2.局部放电强度检测:通过测量 1 个工频周期内的放电信号,根据放电脉冲序列中最大值(dB)来表征局部放电的强度。
3.局部放电频度检测:通过测量 1 个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。
产器别名:局部放电测试仪、开关柜局部放电测试仪、变压器局部放电测试仪、开关柜放电测试仪、GIS放电测试仪、GIS局部放电测试仪、电缆放电测试仪
1.配置不同传感器实现几乎所有的高压电气设备的局部放电检测;
2.提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;
3.人性化的人机界面方便不同设备的数据管理;
4.内置超声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器;
5.采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;
6.测试带宽范围为30kHz ~ 2.0GHz,适用各种频段的检测原理;
地电波参数 | 接触式超声波参数 | |||
测量范围 | 0-60 dBmV | 测量范围 | -6dBμV 至 68dBμV | |
分辨率 | 1dB | 分辨率 | 1dB | |
精度 | ±1dB | 精度 | ±1dB | |
每周期最大脉冲 | 1400 | 频率范围 | 20~200 kHz | |
测量频带 | 3~100MHz | |||
非接触式超声波参数 | 特高频参数 | |||
测量范围 | -6dBμV~68dBμV | 检测频段 | 300~3000MHz | |
分辨率 | 1dB | 测量范围 | 0-60 dBmV | |
精度 | ±1dB | |||
传感器中心频率 | 40 kHz | |||
高频互感器参数 | ||||
传感器传输阻抗 | 9.9mV/mA | |||
检测频率 | 3~30MHz | |||
灵敏度 | ≤50pC | |||
硬件 | ||||
外壳 | ABS | |||
显示 | 4.0 寸RGB液晶屏 分辨率800*480 | |||
采样精度 | 12bit | |||
同步方式 | 内同步、外同步 | |||
连接器 | USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔 外部传感器输入接口 | 无线 wifi(选配)
| ||
耳机 | 最小 8 欧姆 | |||
SD 卡 | 标配 16G ~ 64G | |||
内置电池 | 3.7V/5000mAh 锂电池 | |||
工作时间 | 约 6 小时 | |||
充电器 | AC 90-264V 或 DC 5V | |||
使用温度 | -20 ~ 50℃ | |||
湿度 | 20-85% 相对湿度 | |||
体积、重量 | 210*100*35(mm) 0.4KG(主机) |
