1.网络基站定相核相仪，简称网络基站定相核相仪，是为了解决同时远程在线测试高低压相位、核相、频率、验电等而研发制造的。通过网络基站定相，可以准确识别标准A相、B相、C相，完成统一色标工作。本产品具有普通无线高压核相仪、无线高压卫星授时定相核相仪、无线高压验电器产品的功能，用户可以根据实际需要选购同时带电流测试功能的钩式探测器。

2.全球卫星定位系统：基站、手持接收器都内置六合一多模卫星授时模块，支持多种卫星导航系统，包括中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32个跟踪通道，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时及定位，确保测试精准。

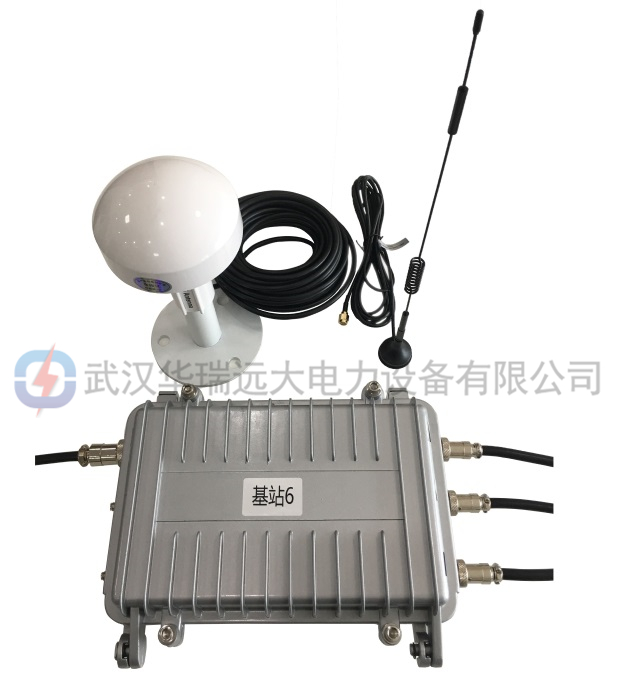

3.基站群：基站群由多个基站组成，本系统设计可以兼容255个基站。基站采用全铸铝外壳，防水设计，安装于10kV变压器二次输出端。其内置GPS模块、4G模块、315MHz/433MHz无线通讯模块，作为参考标准源，基站将采集到的相位、频率等信号通过互联网传送给服务器，基站检测到的数据作为比对标准源，采集器检测到的数据与基站源数据对比。

4.服务器群：多个服务器组成服务器群，服务器可以分别接收基站、手持接收器、采集器传来的数据。服务器先将采集器的数据与基站的数据进行分析对比，得出相位差等参数，再将分析结果发送给各手持接收器，手持接收器使用人员就能实时接收任一采集器所检测到的相位信息，可以准确识别标准A相、B相、C相，包括地下室没有任何通讯信号的场所定相核相，并统一色标工作。

功    能无线高压卫星授时语音核相，频率、相位、相序、验电测试

电    源 接收器： DC 7.4V 可充锂电池

探测器： DC 3.7V 可充锂电池

USB充电接口，连续工作约10小时

核相模式 卫星秒脉冲精准模式、卫星授时模式、普通模式

传输方式 315MHz、433MHz无线传输

核相距离 卫星授时模式距离不受限制，达500km以上

普通核相模式距离160m

显示模式 3.5寸真彩液晶屏显示

量    程 核相电压等级：AC 1V～550kV

相位：0°～360°

频率：45Hz～75Hz

分 辨 力 1°；0.1Hz

精    度(23℃±5℃，80%RH以下) 卫星授时核相：≤±5°

普通核相：≤±10°

频率：≤±2Hz

相别定性 XY两接收器显示的实时相角差在0°～30°为同相； XY两接收器实时相角差在90°～150°或210°～270°为异相

语音功能 同相、异相、X信号正常、Y信号正常等语音功能

持续核相时间 在卫星授时模式下，卫星授时成功后，若无卫星信号可持续核相30分钟以上，满足地下室、矿井下核相

绝缘杆尺寸 拉伸后长约3m；收缩后长约0.6m(可选购5米杆)

核相方式 接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)

非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作)

验电指示 探测器“嘟--嘟--嘟”蜂鸣声

换    档 自动换档

采样速率 2次/秒

首次搜星时间 第一次开机搜星时间约3分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天；

授时精度 小于30nS

仪表尺寸 探测器：长宽厚145mm×60mm×48mm

接收器：长宽厚250mm×100mm×40mm

背光控制 按上下箭头键调整背光亮度

感应强度控制 根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相

数据保持 测试模式下按HOLD键保持数据，再按HOLD键取消保持

退出功能 按ESC键退出当前功能界面，返回上级目录

数据查阅 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据

搜星指示 搜索卫星时动态显示“----”符号

自动关机 接收器开机约30分钟后，仪表自动关机

探测器开机约15分钟后，仪表自动关机

额定电流 探测器：35mA max；接收器：300mA max

电池电压 当电池电量不足时：探测器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电

仪表质量 探测器：205g(含电池)

接收器：395g(含电池)

绝缘杆：1.45kg

总质量：14.6kg(含仪表箱)

工作温湿度 -10℃～40℃；80%Rh以下

存放温湿度 -10℃～60℃；70%Rh以下

干    扰 无特强电磁场；无433MHz、315MHz同频干扰

绝缘强度 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)

探测器：2000V/rms(绝缘杆连接头与探测器顶部之间)

接收器：2000V/rms(外壳前后两端之前)

结    构 防滴漏Ⅱ型、IP63

适合安规 GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准
