功      能    测试和显示参数

参数概览：A、B、C、N各相电压电流的直流分量、THD、DF、CF、电流KF值、电压偏差、频率偏差。

波 形 图： A、B、C、N各相电压电流实时波形。

谐     波： 电压电流的THD、基波、2-50次谐波

最大最小值：A、B、C、N各相电压电流的瞬间有效值最大值、最小值、当前值、正峰值、负峰值。

功率电能：三相A、B、C以及总的有功功率、无功功率、视在功率、功率因数、有功电能、无功电能、视在电能。

向  量 图：三相A、B、C的向量图，相位角，电压电流的三相不平衡度、电压频率。

不平衡度：电压电流的不平衡度、正序、负序、零序分量。

闪      变： 电压短闪变PST和电压长闪变PLT。

截      屏：截屏保存当前测试页面。

存储情况：可存储800张截屏

记      录：可选择所有测试参数，自动记录并生成趋势图显示。

存储情况：每条记录全选223个参数，间隔1秒一次可记录5天；间隔1分钟一次可记录300天；最快可设置间隔1秒记录一次。仪器总共可以存储100条记录。

瞬      变：捕捉电压电流的瞬变事件，包括电压暂降、电压暂升、电压中断、电压瞬变、电流瞬变。

存储情况：可以长时间故障监测，并在发生故障事件时候存储发生发生故障前后共55-66个周期的电压电流波形，也就是故障录波，单次故障录波可以存储2000组这样故障电压电流波形。仪器可以存储100次监测，也就是总共最高可存储20万组故障波形。

录      波：512点不间断录波，完全记录每个周期波形内512点数据，不错失任何一个细微电压电流变化。

存储情况：电压电流共8通道，每周波512点，一次录波可连续无间隙录波10分钟，仪器可存储20次录波。

电     源：可充电锂电池7.4V，7000mAh，外接充电器。

电池电量指示：电池符号7格       显示电量，当电池电量过低时,提示1分钟后自动关机。

电池续航：电池满电连续工作约6小时。

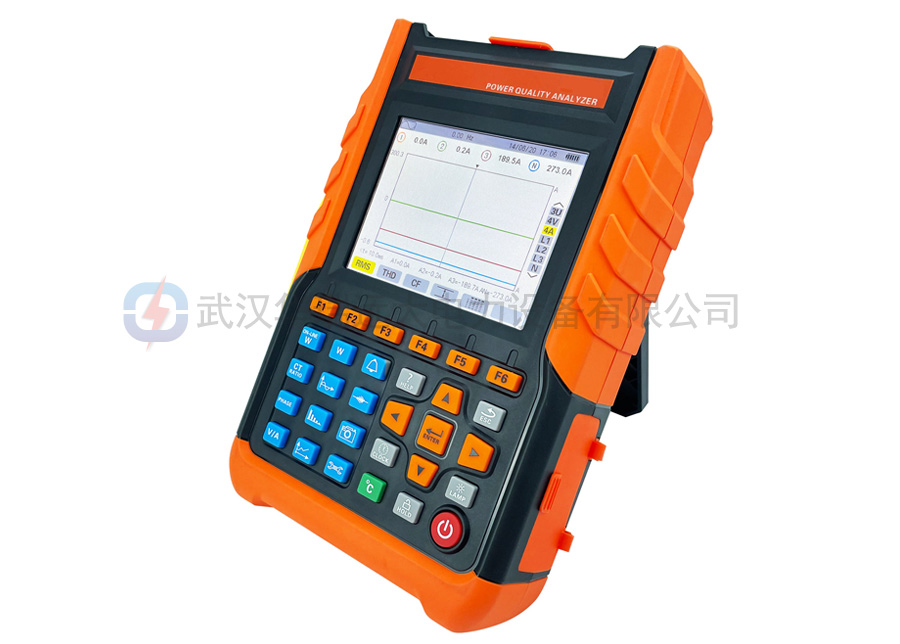

显示模式：7寸电容触摸彩屏

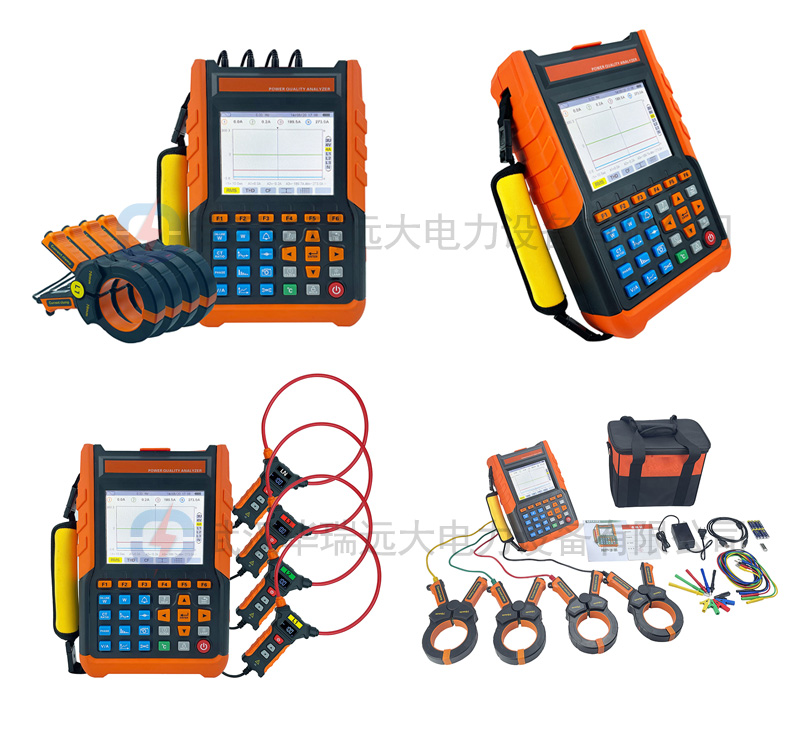

钳口尺寸：008尖小形电流钳：Φ8mm；

                040圆口形电流钳：Φ40mm；

                240F柔性线圈电流传感器：Φ240mm。

仪器尺寸：长宽厚：274mm×225mm×113 mm。

通 道 数：4路电压，4路电流。

相 电 压：0.10V～1000V。

线 电 压：0.20V～2000V。

电     流：008电流钳：10mA～10.0A；

               040电流钳：0.10A～200A；

               240F柔性线圈电流传感器： 1.0A～10.00kA

频      率：40Hz～70Hz。

测试性能：符合GB/T 19862-2025 和IEC 61000-4-30 S级

菜单语言：中文、英文。

通讯接口：USB。

自动关机：在记录/瞬态/录波模式下，仪器不自动关机。

在其它测试模式下，10分钟内无按键操作，提示后自动关机。

背光功能：有，适合昏暗场所及夜间使用。

电压测试线长：2m。

电流钳线长：2m。

工作温湿度：-10℃～40℃；80%Rh以下。

存放温湿度：-10℃～60℃；70%Rh以下。

输入阻抗：测试电压输入阻抗为：＞1MΩ。

耐      压：仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟。

绝      缘：仪器线路与外壳之间≥10MΩ。

结      构：IP67防护结构

适合安规：IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2。
