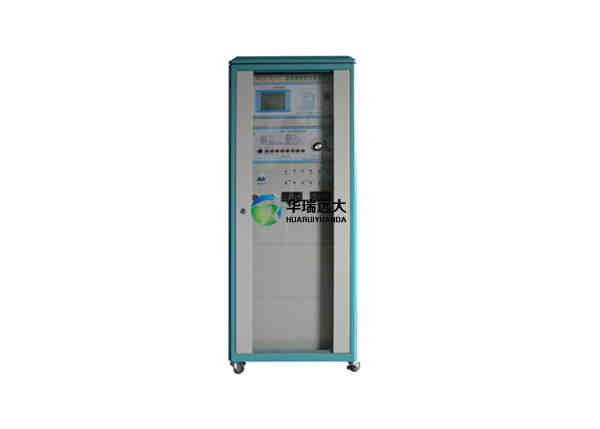

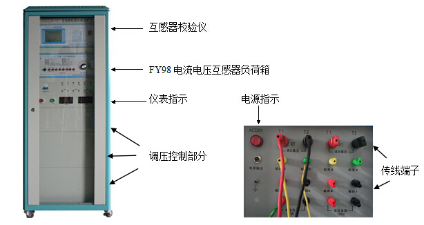

HRYD-CPTS全自动互感器校验装置主要由HRYD-CPTS型互感器校验仪、HRFY98电流电压负载箱、调压控制部分、专用测试线、大电流导线、自升流电流标准、自升压电压标准、专用联机线、互感器校验软件等主要部分组成。

下面将对各部分做具体说明。

互感器校验仪主要特点

⑴.采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用；

⑵.全中文操作界面，界面美观；

⑶.百分表、比差、角差采用特大字体显示，方便用户观测；

⑷.完全满足JJG314-2010和JJG314-2010要求，自动定点，自动采样，自动化整；

⑸.用户可以选择全自动电脑控制，自动校验仪控制，手动控制三种测量方法；

⑹.自动切换负载箱，减少人工操作，降低操作失误；

⑺.自动判断极性错误，变比错误；

⑻.上位机软件可以显示误差曲线；

⑼.上位机软件具有虚拟仪器开放功能；

⑽.彻底解决S级测量问题；

⑾.自动切换量程；

⑿.采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题。

HRYFY98负荷箱主要特点：

⑴.可以通过计算机软件操作负载箱；

⑵.有灯光提示，让用户直接观测档位；

⑶.采用进口标准机箱，美观大方。

⑴.测量范围:

同相分量(%): 0.0001～200.0         分辨率:0.0001

正交分量(分):0.001～700.0           分辨率:0.001

阻抗(Ω):0.0001～20.0                  分辨率:0.0001

导纳(ms)：0.0001～20.0              分辨率:0.0001

⑵.基本误差:

同相分量:ΔX=±（X×2%＋Y×2%）±Dx

正交分量:ΔY=±（Y×2%＋X×2%×34.38）±Dy

           “X”、“Y”——仪器的显示值

           “Dx,Dy”——仪器的量化误差

百分表:    1.5级

输出电流、输出电压：   2级

⑶.工作范围：

电流：（1%－149%）In    （In =5A）

          （5%－149%）In    （In =1A）

电压：（5%－149%）Un    （Un =100V，150V，100V/）

          （5%－149%）Un    （Un =100V/3）

⑷.工作负荷：

电流：TO对TX＜0.12Ω       cosΦ=1

电压：a对x＜0.25VA        （100V）

⑸.极性错误指示

额定工作电流（电压）的5%以上，误差超过180%时，应对如极性指示。

注意：如果大于额定工作电流（电压）的10%以上，仍未出现应有的极性指示，说明软件有故障，请不要再增加电流（电压），以免烧坏仪器。

⑹.变比错误指示：

额定工作电流（电压）的5%以上，误差超过30%而小于180%时，应有变比错误指示。

⑺.绝缘和耐压试验及说明：

端子TX和（）相通

电源插座对外壳能承受1.5kV,1min耐压

⑻.外形尺寸：（L 375×W 330×H 140）㎜3

⑼.重量：10㎏

HRFY98负荷箱主要技术指标：

型号: FY98                               试验电压：2kV

功率因素：0.8，1.0                   额定频率：50Hz

额定电流：5A                           额定电压：100V

电流范围：5%～120%               电压范围：20%～120%

额定容量（电流）：2.5～60VA （电压）1.25～158.75VA

准确度(电流):±3%±0.025VA     （电压）±3%±0.1VA

装置主要技术参数：

1.工作电源：AC220V±10% 50Hz±10%

2.工作环境：温度0℃～+40℃

3.相对湿度≤85%（25℃）

4.调压控制输出容量：8kVA（250V 30A）可根据要求扩展

5.调压器调节细度：优于0.04V

6.互感器测试台细调节采用了调压器技术，使测试点的定位更加快速、准确。

7.大屏液晶显示：屏幕尺寸不低于5.7，分辨率不低于320X240

8.高度集成化：误差，信号状态全部集成在校验仪显示器上.

9.高度智能化：二次开路，接线错误，变比错误，急性错误等报警信息直接显示在校验仪液晶上面

10.互感器测试台内置双重过流过压保护，第一道保护为台子内置的电流继电器和电压继电器，当电流或电压信号超过设置值时台子能够自动复位进行断电保护，第二道保护为软件保护，当在软件界面设备了保护电流后，台子的电流信号超过设置值也能够复位进行断电保护，其中过电压保护具备自动回零功能；

11.台子集成了报警灯当做电压实验时警示灯能够自动闪烁报警。

12.面板上集成各种信号指示灯，可以通过指示灯判断台子当前的运行状态和实验对象及能够通过信号灯对台子的运行状态进行监视。

13.软件界面必须采用当前最流行的编程语言，方便维护和升级，能够更换软件的各种显示皮肤，且内置皮肤不低于50种.

14.软件能够对各个通道任意设定，当某一个通道故障时，软件设置界面可以跳过，不影响实验。

15.用户能够手动修改各个精度等级的误差限值。

16.检定信息录入界面设计合理，且丰富，留有后台，方便试验人员操作，自动上传数据到营销生产调度平台，可以选择性的下载营销系统的任务工单.

17.测试过程中支持任意的误拔线，台子能够报警和保护

18.台子具有手动控制功能

19.调压输出通、断控制；电流电压的升降控制,负载箱档位切换；

20.监视功能：具有调压器输入、输出电压电流监视；

21.数据显示功能：具有百分比、比差、角差等数据显示；
