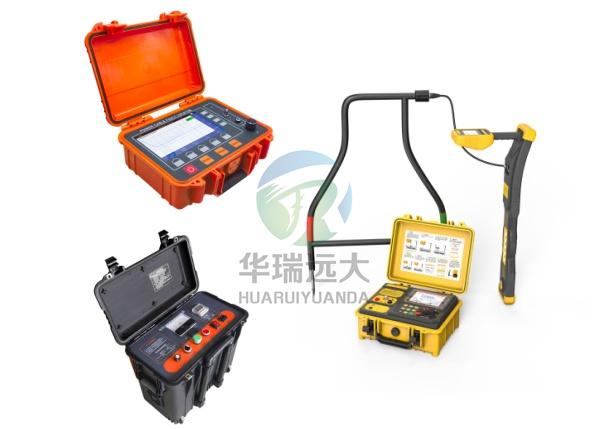

故障测试仪主机点性：

1、结合了低压脉冲反射和脉冲电流两种测试方式，可以测试断线、低阻、高阻、闪络等故障。

2、智能判断故障距离。低压脉冲方式下都能自动选择量程，判断故障类型，移动光标至故障点，显示故障距离。

3、测试精度高，在量程小于1KM时测试精度小于±1M；在量程大于1KM时，测试精度小于0.5%。

4、触摸和机械按键两种操作模式，操作更灵活。

5、7寸大屏幕液晶，160°可视角度，亮度达到750cd/m2，达到阳光可视要求

6、旋转编码器移动光标，操作更灵活快速。

7、波形存储比较功能，测试数据可本地存储，也可通过USB口上传至电脑查看。

8、背光亮度，自动关机时间可设置，电池工作时间更长

水电通用定点仪特点：

1.水电通用，漏水漏电均可使用。

2.手柄一键静音功能，移动探头过程中的高频刺耳声音可一键静音。

3.滤波档位选择功能，选通不同的通过频率，音质更好，信噪比更高。

4.磁场同步指示灯功能，磁场触发同步闪烁。

5.声磁同步精确定点，自动判断故障位置，精度<0.1 米。

6. 声磁延时也可手动移动光标测量，精度<0.1 米。

7. 可设置声速，根据声速自动换算放电震动点到探头的距离。

8. 具有暂停功能, 保持当前波形，更利于波形分析。

9. 具有记忆比较功能，当前波形和记忆波形不同颜色同屏显示，方便波形比较分析。

10. 可设置仪表时间，声速，背光亮度，和自动关机时间。

11. 高精度全数字化处理，4.3 寸真彩液晶显示。

一体化高压发生器特点：

体积轻巧，携带方便，接线简单，功率大，可用于故障单次放电、连续放电，故障击穿源、绝缘耐压。

多功能电缆测试仪特点

1.多种探测模式：经典定位模式，导线巡航模式，信号曲线模式；

2.经典定位模式：罗盘、方向和信号幅值显示，直观显示管线左右方向。

3.导线巡航模式：360°全方位管线路径指示，连续显示深度、电流和管线相对位置。界面简洁直观，无需经验即可进行操作

4.信号曲线模式：可显示历史信号强度曲线，通过观察不同位置信号强度曲线的变化，寻找线缆位置。

5.GPS测绘功能：用户可通过手机APP内部的地图查看接收机测绘的地下管线地理坐标，通过观察地下管线路径导向图，可查看地下线缆的埋线方向。

6.电流方向判定（部分频率），可通过标定电流方向，排除邻线干扰，防止跟踪错误。

7.内置扫频测试功能，用户可通过扫频结果选择合适的信号频率进行管线测量，避免同频干扰。

8.全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频和谐波干扰。

9.多种探测频率：12种主动探测频率和4种被动探测频率。

10.发射机多种信号输出方式：直连输出、卡钳耦合、感应法。

11. 发射机数字放大功率输出，全自动阻抗匹配，全自动保护。

12. 仪器下方内置高亮照明灯，方便夜间作业。

13.电缆识别是为电力电缆工程师和电缆工人解决电缆识别的技术问题而设计的。可用于识别带电电缆和停电电缆。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别时，可以在发射端预先标定10条电缆，再到远端接收识别，大大节省工程人员往返标定操作时间，提高工作效率。电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。该功能由信号发射机、接收机、信号发射钳、连接测试线、柔性卡钳和听诊器来配合实现。听诊器可在不方便使用卡钳时使用。

14.信号发射机：用于管线路径探测和电缆识别。该设备可通过直连输出、卡钳耦合、感应法等方式给目标电缆加上识别信号，该信号有577Hz、1280Hz、3.20kHz、8.19kHz、201kHz等12种不同的脉冲信号可供选择。信号输出功率最大10W，10档可调，适应不同的应用环境，让管线探测和电缆识别更加准确可靠。仪表内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机采用一体化专用工具箱式设计，其箱体能承受约200kg的压力，主机5.4寸彩色L液晶显示，实时动态显示信号输出状况和电池使用情况。

15.发射钳：适用于卡钳耦合法。发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ150mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

16.接收机：用于管线路径探测和电缆识别。内置多个屏蔽3D天线，可对发射机产生的577Hz、1280Hz、3.20kHz、8.19kHz、201kHz等12种不同的脉冲编码电流信号进行有效识别，也可识别50Hz和250Hz工频信号和中心频率为33kHz、82kHz的射频信号。使用3.5寸彩色液晶屏，实时动态显示360°全方位管线路径指示，深度、电流和管线相对位置。

17.柔性电流钳：用于电缆识别。该电流钳为罗氏线圈，具有极佳的瞬态跟踪能力，能快速识别发射机产生的脉宽频率信号，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

18.听诊器：用于电缆识别。与鼠标形状相似，可快速感应识别发射机或线缆中的电流信号，弧形传感器设计，全面贴合电缆表面。配合本产品发射机、接收机，能实现柔性电流钳的大部分功能，可在大部分场合替代柔性电流钳进行电缆识别。使用时将听诊器沿着线缆方向紧贴被测电缆线即可，极其适合于一些不易于使用电流钳圈起线缆测试的场合。

故障测试仪技术参数：

全自动算法：低压脉冲采用了全自动算法，一键显示故障距离。

测距模式：低压脉冲法、脉冲电流法。

液晶屏：7寸高分辨率真彩LCD液晶屏，触摸屏设计，阳光下可视。

旋钮编码：移动光标，选择菜单，更快捷方便。

波形存储：可本机或者计算机后台软件查看波形

采样频率：200M

分辨率：0.5 米

最大测试范围：8/16/32/64/100公里 （选配）

盲区：0 米

信号增益：0~15档（-5DB-40DB） 自动/手动调节。

低压脉冲电压：30V

水电能用定点仪技术参数：

高阻故障定点精度≤0.1m

路径探测精度 ≤0.1m

低阻故障定点精度 ≤ 2 m

功耗 3W

充电器输入电压 AC：220V±10%

充电器输出电压 DC：8.4V

尺寸（主机）：270mm×155mm×217mm

重量（主机）：1.7Kg

使用温度：-10～40℃

一体化高压源技术参数：

产品型号：HRYD-9031

输出电压：0-35KV

配置电容：2uF/4uf

工作方式：直流/单次/周期

放电周期：出厂设置6秒(周期脉冲工作方式时),现场可调

放电装置：内置

冲击能量：1225J/2450J

主机重量：24.5kg

主机体积：500*305*457（W*D*H,mm）

工作电源：交流单相220V10%,频率50Hz1Hz

海拔高度：4000m以下

环境温度：0-40℃

相对湿度：不大于70%（40℃时）

多功能电缆测试仪技术参数

功    能：管线探测（线缆位置跟踪、方向显示深度测量、电流测量）、电缆识别

电    源：7.4V DC 2600mAh可充锂电池

输入方式：内置接收线圈、柔性卡钳、听诊器

接收频率：

主动探测频率：577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz

工频被动探测频率：50Hz、250Hz

射频被动探测频段：中心频率分为33kHz、82kHz

管线探测模式：宽峰法、窄峰法、音谷法

辅助功能：GPS管线测绘、LED夜间照明

管线探测显示：经典定位模式，导线巡航模式，信号曲线模式

管线探测检测范围：

直连法： 一般可以达到线缆长度0~20公里，主要由接地电阻、线缆电阻和线缆埋地深度决定

耦合法：一般可以达到线缆长度0~10公里，主要由接地电阻、线缆电阻和线缆埋地深度决定

感应法：适用于埋地深度小于2m的线缆

深度和电流：自动读取电缆深度和电流值

管线测量深度：0-20m

深度精度：平面位置精确定位精度：目标电缆或管线的中心轴线位置：±5%（埋深在0-3m）-10%（埋深在3m-20m）
