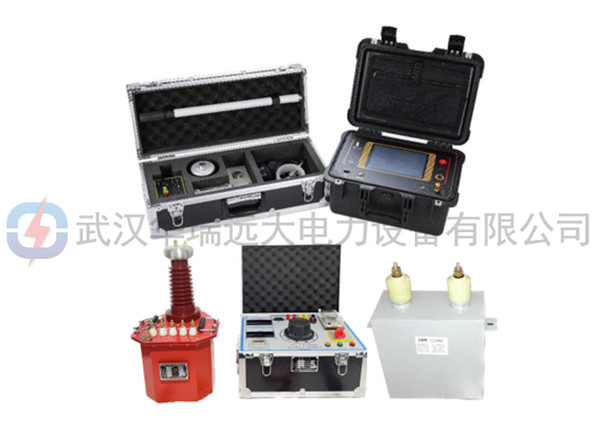

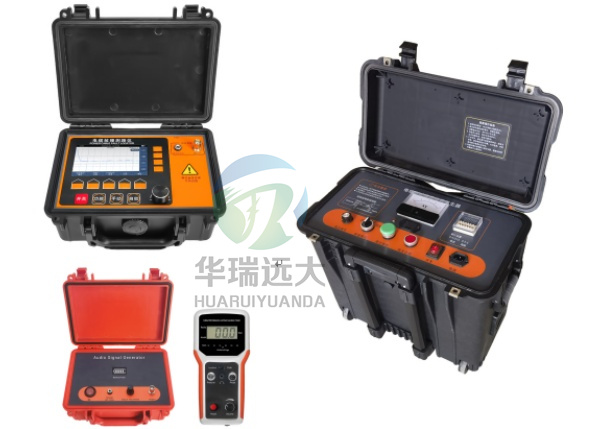

故障测距仪产品简介
电力电缆故障测距仪,用于电力电缆故障点的距离测量,具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。
本电力电缆故障测距仪在低压脉冲方式下可以独立使用;在脉冲电流方式下需要和高压信号发生器配合使用;在测距完成后须使用电缆故障定点仪进行精确定点。它们共同组成一套高性能的,能提供多种创新特性的电缆故障查找系统。
具有低压脉冲、脉冲电流(选配),智能电桥(选配),三种测试方式,适合于电力电缆的高阻、闪络、断线、 低阻等类型故障的精确测距。
路径仪定点仪简介
本设备集成了电缆路径查找、对地漏电定位、声磁同步定位三位一体。采用声磁同步法配合高压信号发生器对电缆的高阻故障进行精确定位。主要特点表现为通过电磁波的起始点和故障点产生的声波的起始点的时间差值在故障点附近进行故障点精确定位。定点时以看声磁标志,测听声音为主。电路采用数字滤波技术,可以最大限度排除环境电磁和声音杂波干扰。声音清晰,判断准确。
本仪器的另一显著特点是结构紧凑、小巧、模块化,便于携带,功能强大。
故障高压源产品简介
本电缆测试高压信号发生器主要用于电力电缆的高阻和闪络性故障的测试,配合电缆故障测距仪和定点仪进行故障的测距和定点工作。
产品别名:10KV电缆故障检测仪、380V高压电缆故障测试仪、10KV电缆故障仪、定点仪、路径仪、380V电缆故障寻径仪、电10KV缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、400V电缆故障定点仪、380V电缆路径仪
产品特点
1、结合了低压脉冲反射,脉冲电流(配合高压信号器使用),可以测试断线、短路、闪络等故障。
2、测试精度高,低压脉冲模式在量程小于1KM时测试精度小于±1M;在量程大于1KM时,测试精度小于0.5%。
3、电容触摸屏,机械按键,旋转编码器三种操作模式,操作灵活。
4、真彩4.3寸大屏幕液晶,160°可视角度,亮度达到750cd/m2,阳光直射下仍然清晰可辨。
5、旋转编码器移动光标,操作更灵活快速。
6、背光亮度,自动关机时间可设置,电池工作时间更长。
故障测试仪技术参数
电缆故障测距仪(大屏幕触摸显示屏)
低压脉冲距离长度测试
测试范围 1/2/4/8/16/32/100km 根据需要选配
测试盲区 0米
测试分辨率 0.5米
脉冲宽度 96ns-10μs自动调节
测试方式 自动测试、手动分析
测试范围 1/2/4/8/16/32/100km 根据需要选配
测试盲区 2米
测试分辨率 1米
最高采样频率 200MHZ
脉冲宽度 10ns-10μs
阻抗平衡自动调节
增益调节 自动和手动相结合
漏电、路径定位
漏电故障 漏电绝缘电阻范围0—0.5MΩ
测试误差 1米
电缆深度 3米
路径精度 0.2米
其他
使用环境温度 -10℃ -- +40℃
供电 内置锂离子可充电电池组,7.4V 2200mAH
尺寸 220*160*90(W*D*H,mm)
全套重量2kg
定点仪技术参数
3寸LCD液晶显示屏
声磁波形同步显示
定点灵敏度1mV(1KHz信噪比4:1)
声磁同步法精确定点精度: ±10cm
电磁法精确定点精度:±1m。
内置可充电锂离子电池,7.4V,2200mAH
使用环境条件:-10~50℃ 90% RH
重量:2Kg
一体化高压源参数
输出电压 0-15KV
配置电容 10uf
工作方式 直流/单次/周期
放电周期 出厂设置6秒(周期脉冲工作方式时),现场可调
放电装置 内置
冲击能量 1125J
主机重量 24kg
主机体积 500*305*457(W*D*H,mm)
工作电源 交流单相220V10%,频率50Hz1Hz
海拔高度 4000m以下
环境温度 0-40℃
相对湿度 不大于70%(40℃时)
