目前变电站的直流馈电网络多采用树状结构,从蓄电池到站内用电设备,一般经过三级配电,每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配,在直流系统运行过程中,当下级用电设备出现短路故障时,经常引起上一级直流断路器的越级跳闸,从而引起其它馈电线路的断电事故,进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其它直流保护电器动作特性不匹配带来的隐患,国家电网公司对于新装和运行中的直流保护电器,规定了必须进行安秒特性测试,保证性能与设计相符,以确保直流回路级差配合的正确性。2005年发布的《直流电源系统运行规范》第十二条第八款规定“直流熔断器和空气断路器应采用质量合格的产品,其熔断体或定值应按有关规定分级配置和整定,并定期进行核对,防止因其不正确动作而扩大事故”;《直流电源系统技术监督规定》第二十七条中规定:“…自动空气断路器使用前应进行特性和动作电流抽查。…”;《预防直流电源系统事故措施》第十一条中规定:“…使用前宜进行安秒特性和动作电流抽检…”。
目前,直流保护电器的安秒特性一般在国家级实验室或检测站进行测试,设备占地面积大,需要配置专门的充电装置和大电流负载箱,操作复杂;部分运行单位利用变电站蓄电池组对直流保护电器的级差配合进行试验,但无法准确测试其电流-动作时间特性。因而造成直流系统投运后,现场检修维护人员因不具备相应的测试手段和工具,无法检验直流保护电器的安秒特性是否满足要求。

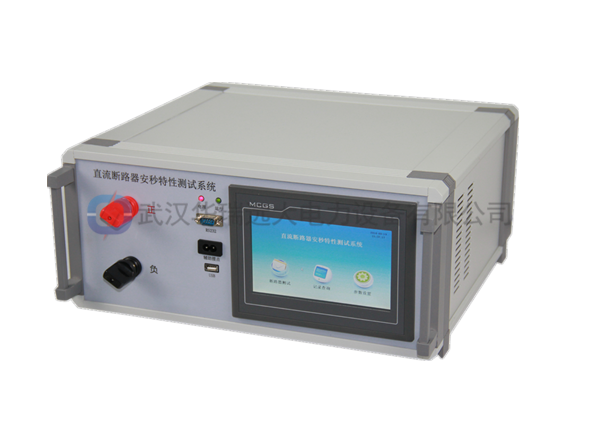

根据直流保护电器安秒特性测试的现实状况,本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统,可以为运行维护部门提供直流保护电器动作特性的测试手段,对直流保护电器的动作特性以及级差配合进行校验,以便提高直流系统运行的可靠性,保证电网的安全可靠运行。
1、基于数字式快速处理技术,实现按GB14048.2-2008和GB10963.2-2008以及DL/T5044-2004中相关要求,进行单个直流断路器动作时间测试和判断,现场安装完成的直流回路进行两级及以上级差配合验证的能力和功能
2、试验过程中能随时查看被测直流直流断路器动作(时间-电流)特性曲线图,按GB14048.2-2008中4.7.4关于时间-电流特性曲线的要求进行描绘。
3、直流输出电压为220(110)V时,较大输出直流电流不小于1500A且保持时间不小于1S。
4、时间常数在2ms~5ms范围内调整,采用2ms、2.5ms、3ms三个固定档位调节。
5、具备完善的输入缺相、过热保护、测试回路开路保护、限流和限时保护迪翁功能,能人为中断、暂停与恢复动作特性 和级差配合验证,按设置时间切断在试验中的试验电流,能按测试需求调整试验电流值。
6、本产品配置管理系统,能对测试数据和动作波形进行储存、分析和管理,能自动生成测试报告,被测数据也能方便转成Excel格式,达到数据共享并方便的形成 需要的报告格式。
7、提供USB接口、RS232或RS485的标准接口,方便测量数据读取与分析。
8、采用高效触摸屏,中文操作界面,具备友好的人机对话功能,每步操作均有提示及确认。
9、体积小、重量轻。
10、通过密码设置实现权限管理。
11、集数据管理、仿真为一体的测试系统。
1. 电源输入:380V±20%,频率50Hz
2. 测试电流范围:0-1000A
3. 测试电流纹波系数:小于1%
4. 输出电流稳定性:≤±1%
5. 时间记录范围:0.1ms-1000s
6. 较小时间分辨率:0.1ms
7. 外型尺寸:230mm(宽)×450mm(高)×500mm(深)
包括铝合箱、附件290mm(宽)×530mm(高)×550mm(深)
8. 重量:12.5kg 附件 10kg
9. 包装:铝合金仪表箱
10. 不需要任何防护措施,可以直接测试
