该装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

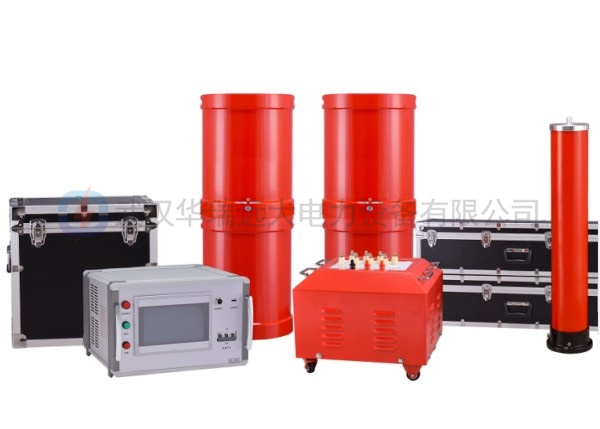

该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器(选配)组成。
串联谐振在电力系统中应用的优点:
1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q。
2、设备的重量和体积大大减少。串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振励磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30。
3、改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流与击穿电流相差数百倍。所以,串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的隐患。
5、不会出现任何恢复过电压。试品发生击穿时,因失去谐振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪络电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压。
2、整个装置单件重量很轻,便于现场使用。
3、装置具有三种工作模式,方便用户根据现场情况灵活选择,提高试验速度,工作模式为:全自动模式、手动模式、自动调谐手动升压模式。
4、能存储和异地打印数据,存入的数据编号是数字,方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。
6、采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。
7、操作界面支持语言切换功能,可同时支持多国语言自由切换,默认为中英文切换,其它语言可定制。
8、系统内置串联谐振参数计算器,可一键快速计算出串联谐振的电感、电容、频率、谐振高压电流,以及电缆电容量。
环境温度 | -10oC~40oC |
相对湿度 | ≤90%RH |
海拔高度 | ≤3000m |
额定容量 | 75kVA~10000kVA(可定制) |
输入电源 | 单相220V/三相380V电压,频率为50Hz |
额定电压 | 25kV~800kV(可定制) |
额定电流 | 3A~45A(可定制) |
工作频率 | 30~300Hz |
装置输出波形 | 正弦波 |
波形畸变率 | 输出电压波形畸变率≤1% |
工作时间 | 额定负载下允许连续60min(可定制180min~1440min);过压1.1倍1分钟 |
温升 | 额定负载下连续运行60min(可定制180min~1440min)后温升≤65K |
品质因素 | 装置自身Q≥30(f=45Hz) |
保护功能 | 对被试品具有过流、过压及试品闪络保护(详见变频电源部分) |
测量精度 | 系统有效值1.5级 |
额定容量 | 3kVA~160kVA(可定制) |
输入电压 | 0~400V(可定制0~200V),单相 |
输出电压 | 1.5/3/6/0.4kV,4/8/16/0.4kV(可定制) |
结构 | 干式/油式 |
重量 | 约35kg~186kg(实际参数不同重量不同) |
额定输出容量 | 3kVA~160kVA(可定制) |
工作电源 | 220±10%V(单相)工频,380±10%V(三相)工频 |
输出电压 | 0~200V(220V),0~400V(380V) |
额定输入电流 | 15A~800A(220V),7.5A~400A(380V)(可定制) |
额定输出电流 | 15A~800A(220V),7.5A~400A(380V)(可定制) |
电压分辨率 | 0.01kV |
电压测量精度 | 1.5% |
频率调节范围 | 30~300Hz |
频率调节分辨率 | ≤0.1Hz |
频率稳定度 | 0.10% |
运行时间 | 额定负载下允许连续60min(可定制180min~1440min);过压1.1倍1分钟 |
噪声水平 | ≤50dB |
额定容量 | 25kVA~6000kVA(可定制) |
额定电压 | 25kV~60kV干式单节,54kV~300kV油式单节(可定制) |
额定电流 | 1A~3A干式单节,2A~15A油式单节(可定制) |
电感量 | 55H~120H(可定制) |
品质因素 | Q≥30(f=45Hz) |
结构 | 干式/油式 |
重量 | 约35kg~150kg(实际参数不同重量不同) |
额定电压 | 30kV~800kV(可定制) |
高压电容量 | 500pF~3000pF(可定制) |
介质损耗 | tgσ≤0.5% |
分压比 | 1000:1~9000:1(可定制) |
测量精度 | 有效值1.5级 |
重量 | 约10kg~200kg |

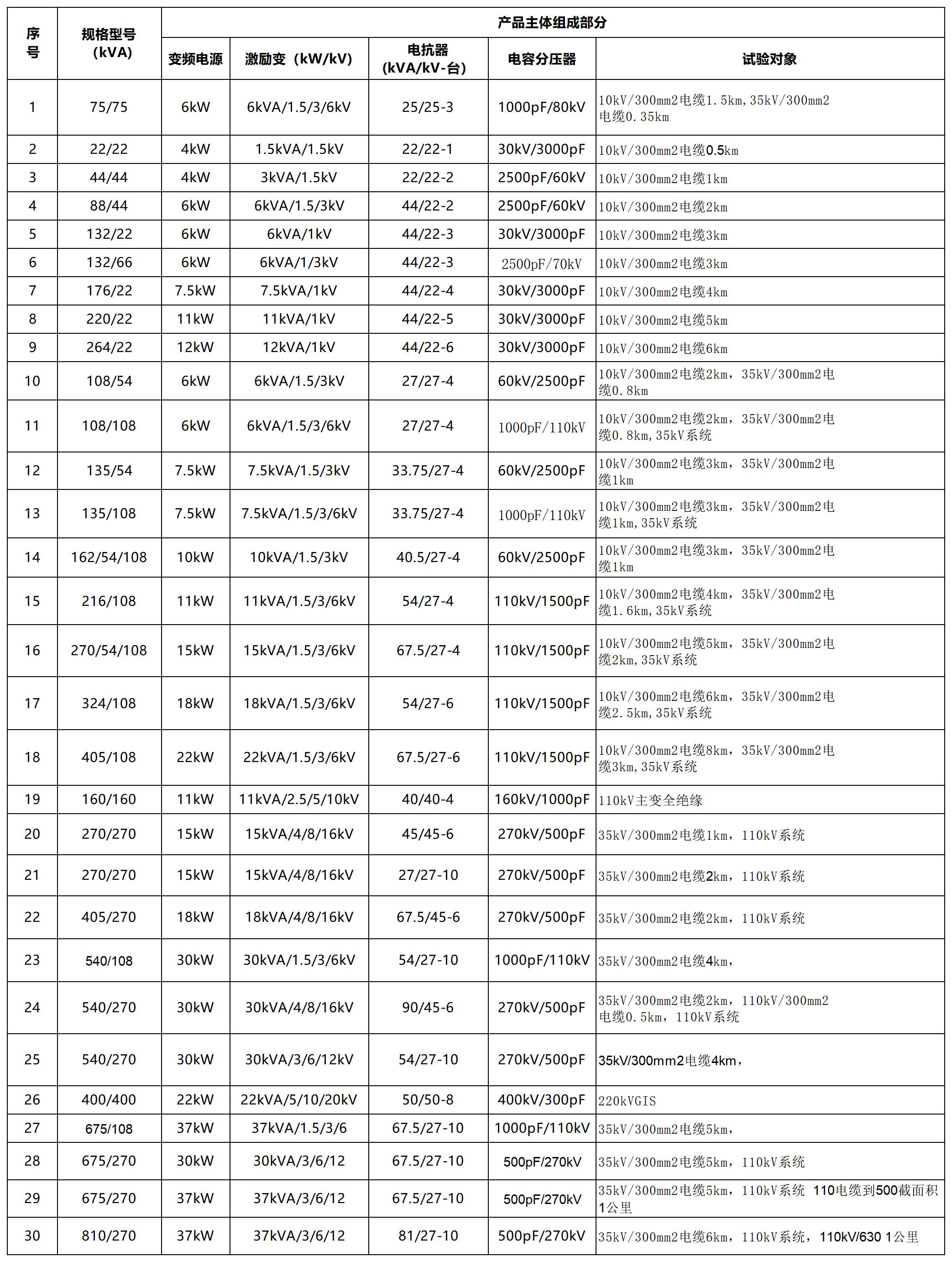

适应范围说明:没有特殊说明,上表给出的10KV,35KV电缆长度为2.5倍耐压、20HZ~300HZ下的长度,如果是2.0倍耐压、20HZ~300HZ下,电缆长度要相应增加33%。
