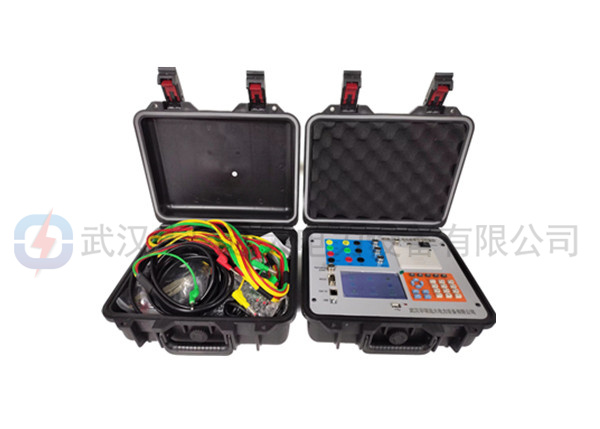

1.采用5寸TFT液晶屏(分辨率800×480)。
2.中、英文显示。
3.精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量,可用于校验三相三线、三相四线、单相的有功/无功电能表。
4.精确可实时检测三相电压、电流、有功功率、无功功率、相角、功率因数、频率、测量低压CT的一次电流和二次电流、变比、极性、变比误差和角差。
5.直观显示三相电压、电流的矢量图,具有144种错误接线判别(三相三线48种、三相四线96种)功能,并用文字准确清晰描述错误信息。可以根据接线判别,给出相应的更正系数。
6.支持光电、手动、脉冲,三种方式进行电能表校验。
7.支持电度表走字试验,查处用户换铭牌和字轮的窃电手段。
8.可接条码扫描枪,直接扫描被测表的识别号及用户信息 。
9.可显示各相电压和电流的实时波形,用于判断电压和电流的质量是否良好。
10.可进行2~50次谐波的检测,显示各次谐波的含量或幅值、自动计算总谐波失真度,并通过直方图形式显示。
11.可以检测显示三相不平衡度。
12.可存贮10000条历史记录,通过U盘导出数据,或者通过通讯口上传到PC。
13.电流、电压、有功功率、有功电能准确度: 0.05级(A型)、0.1级(B型)。
14.提供电源适配器和电池供电二种模式,内置锂电池可连续工作8小时以上。
15.具有RS232、Usb Host、Usb Device、LAN接口、WiFi(选配)等多种通讯接口。
16.可内置微型打印机,现场打印测试数据。
电流钳规格(选配) | HRDL-10 Ф8mm | HRDL-030 Ф13mm | HRDL--100 Ф13mm | HRDL-500 Ф50mm | HRDL-1000 Ф125mm | HRDL-2000 Ф125mm |
钳形互感器量程 (交流输入) | 10A | 30A | 100A | 500A | 1000A | 2000A |
自定义传感器功能,客户可以根据需要选购其他量程的钳形互感器。 | ||||||
电流直接输出量程 (交直流) | 量程0~10A, 自动档位1A、5A、10A | |||||
电压输入量程 (交直流) | 量程0~750V, 自动档位57.7V、100V、220V、380V、750V | |||||
计量校验准确度 | 电 压:±0.05% | |||||
电 流:直接输入 ±0.05%,钳形互感器±0.5% | ||||||
有功功率:直接输入 ±0.05%,钳形互感器±0.5% | ||||||
无功功率:直接输入 ±0.3%,钳形互感器±1.0% | ||||||
有功电能:直接输入 ±0.05%,钳形互感器±0.5% | ||||||
无功电能:直接输入 ±0.3%,钳形互感器±1.0% | ||||||
频率测量 | 范围:10~100Hz;分辨率:0.001Hz;准确度:±0.01Hz | |||||
相位测量 | 范围:0~359.999°;准确度:±0.05° | |||||
电能脉冲输入 | 最大脉冲输入频率1kHz;可设常数范围1~100000;可设分频系数;1~9999 | |||||
谐波测量 (2~50次) | 基波电压电流幅值准确度±0.2%,基波电压电流相位差准确度±0.1°,谐波电压电流含有率准确度±0.2%,总谐波失真±0.2% | |||||
三相不平衡度 | ±0.2% |
一般技术规格
电源:电池供电,或5V/3A电源适配器供电(充电)
功耗:≤3W
显示:5英寸TFT液晶显示屏,分辨率800×480
接口:标配—RS232、Usb Host、Usb Device、LAN、微型打印机,选配—WiFi
尺寸:300×270×165(长×宽×高)
重量:2.8Kg
工作温度:-25℃~55℃,相对湿度:15%~85%
