1.耦合法（带电识别）

2.直连法（停电识别）

3.电缆识别成功打√，更直观

（严格判断机制，杜绝误判 ）

4.采用先进滤波处理，杜绝误判

（抗干扰更强，Max 150A/50Hz）

5.输出6种带方向频率

（640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz）

6.铠装破损模式

（信号泄露一样能测）

7.同时标定20根电缆，不用来回跑

8.采用电容屏，操作更便洁

9.显示输出电压、输出电流、回路阻抗

10.USB更新固件，体验技术更新

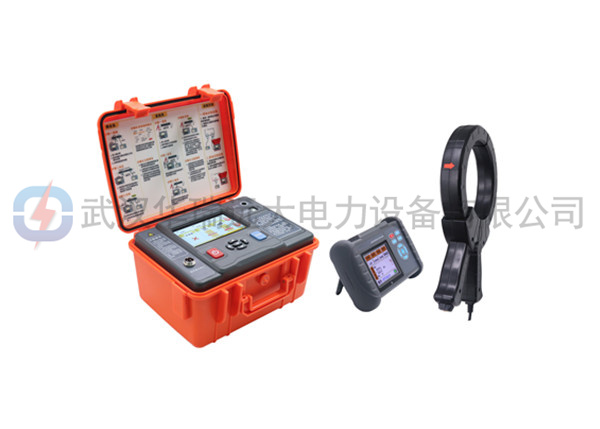

1、发射机技术规格

功    能：输出复合脉宽频率信号，信号耦合输出，信号直连输出，显示输出电压、输出电流、回路阻抗，剩余电池电压，发射状态动态指示

电    源：带电识别型号：9.6V/6Ah锂电池，满电连续工作约8小时(3档输出)

              停电识别型号:9.6V/3.8Ah锂电池，满电连续工作约6小时（3档输出）

输出方式：带电识别型号：自动识别，带电识别时卡钳耦合；停电识别时直连输出

停电识别型号：仅停电识别直连输出

频    率：6种可调：640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz

输出接口：防水航空插座

输出功率：最大10W，5档可调，自动实时阻抗匹配

输出电压：峰峰值最大约：110V

铠装破损模式：有

发 射 钳 内径：φ125mm   线长：3米

直连夹钳 口径：最大24mm 线长：1米

低压直连夹钳：选配件，可用于400V及以下运行中电缆识别

发射钳磁饱和：40A（50Hz）

人机交互换：实体按键、电容屏触摸、手势识别

自动关机：有，无操作无输出30分钟自动关机，时间可设置

自动待机：有，默认无操作5分钟自动降低屏幕亮度以节省电量，时间可设置

外部电压检测：有，最高150V

充电接口：圆形充电接口，DC标识

充 电 器：10.95V/2A  DC充电器

固定件更新：支持，通过USB更新

发射机尺寸：275mm×226mm×150mm

LCD尺寸：长宽120mm×70mm；显示域110mm×62mm

工作温度：-10℃～40℃

存储条件：-20℃~50℃，≤95％RH, 无结露

工作温度：-10℃～40℃

存储条件：-20℃~50℃，≤95％RH, 无结露

仪表质量：发射机约2.28kg；发射钳约1.12kg；直连测试夹约170g,总质量约4.44kg

耐      压：AC 3700V/rms(仪器箱顶面与底面之前)

电磁特性：IEC61326(EMC)

参考安规：IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

2、接收机技术规格

功      能：带电电缆识别、停电电缆识别、单芯线电缆识别、具有FHD算法

电      源：8.4V/2500mAh可充锂电池，USB充电接口，满电连续工作约6小时

接收频率：6种：640Hz、1.28KHz、2.56KHz、3.84KHz，6.50KHz，8.05KHz

增       益：4档

唯一性识别：有，目标电缆显示（√）

滤波方式：硬件滤波+DSP数字滤波

FHD算法：支持，仪表直接出结果，极大降低现场人员使用要求

标定数量：可标定电缆数量：1～20条

识别条件：电流，接收信号与发射信号的电流百分比在标定值70%-130%之间为识别成功条件之一

信号编码，接收机通过算法解码识别，与发射机输出编码一致为识别成功条件之一

信号相位，接收机通过算法提取相位，与标定值对比<30°为识别成功条件之一

电流方向，接收机判断电流信号方向，与标定值对比一致为识别成功知件之一

显示模式：3.5寸真彩液晶屏显示，彩色图标指示

接收机尺寸：172mm ×106mm ×42mm

柔性电流钳：内径：φ200mm  信号线长：1.8米

检测范围：停电识别：线圈可检测回路电阻为0Ω～30kΩ的复合脉宽频率信号；一般可以达到线缆长度20公里以上，主要由线缆接地电阻与线缆电阻决定。

带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，一般可以达到线缆长度0-10公里

抗干扰能力：1dB档：Max 150A/50Hz

10dB档：Max 100A/50Hz

20dB档：Max 50A/50Hz

30dB档：Max 40A/50Hz

信号采样率：自适应，最大819.2KHz

铠装破损模式：有

结果显示周期：约2次/秒

自动关机：无操作无输入30分钟后，仪表自动关机，以节省电量

当电池电量过低时，仪表将自动关机

固件更新：支持，通过USB更新

充 电 器：5V 充电器

充电接口：USB充电接口

工作温湿度：-10℃～40℃；80%Rh以下

存放温湿度：-10℃~50℃，≤95％RH, 无结露

接收机质量：柔性电流钳112g；接收机405g(带电池)

耐    压：AC2000V/rms(外壳前后两端之前)
