一、 变频串联谐振耐压试验装置 SFXZ-75kVA/75kV 满足试品范围

1、10kV/300mm2电缆1.5km的交流耐压试验，电容量≤0.5632uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、35kV/300mm2电缆0.35km的交流耐压试验，电容量≤0.0681uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

3、35kV主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。

4、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

二、 装置主要组成

三、 主要技术参数及功能

1. 额定容量：75kVA

2. 额定电压：25kV；75kV

3. 额定电流：3A；1A

4. 测量精度：系统有效值1.5级

5. 工作频率：30-300Hz

6. 装置输出波形：正弦波

7. 品质因素：装置自身Q≥30(f=45Hz)

8. 波形畸变率：输出电压波形畸变率≤1%

9. 输入电源：单相220或三相380V电压，频率为50Hz

10. 工作时间：额定负载下允许连续60min；过压1.1倍1分钟

11. 温升：额定负载下连续运行60min后温升≤65K

12. 保护功能：过压、过流、零位启动、系统失谐（闪络）等保护功能

13. 环境温度：－20℃-55℃

14. 相对湿度：≤90%RH

15. 海拔高度: ≤3000米

变频串联谐振耐压试验装置 SFXZ-108kVA/108kV 满足试品范围

1、10kV/300mm2电缆2km的交流耐压试验，电容≤0.751uF, 试验频率30-300Hz,试验电压22kV, 试验时间5min。

2、10kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

3、35kV/300mm2电缆0.8km的交流耐压试验，电容量≤0.1556uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

4、35kV/13500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，试验电压68kV,试验时间1min。

5、35kV开关等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。

变频串联谐振耐压试验装置 SFXZ-135kVA/108kV满足试品范围

1、10kV/300mm2电缆3km的交流耐压试验，电容≤1.1265uF, 试验频率30-300Hz,试验电压22kV, 试验时间5min。

2、10kV/2000kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压不超过28kV，试验时间1min。

3、10kV开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

4、35kV/300mm2电缆1km的交流耐压试验，电容量≤0.1945uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

5、35kV/6300kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压68kV,试验时间1min。

6、35kV开关等变电站设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min。

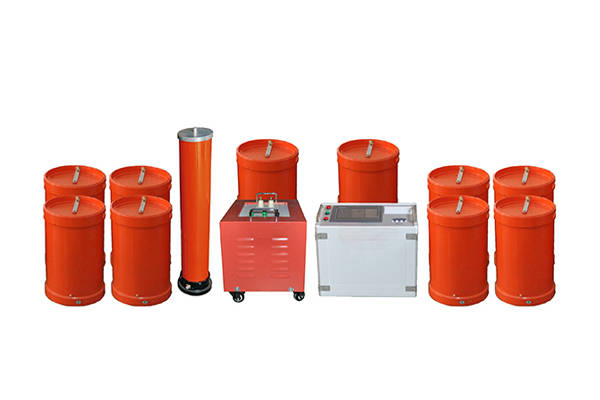

装置主要组成

SFXZ-500kVA/200kV串联谐振试验装置主要针对10kV、35kV、110kV电缆交流耐压试验、10kv、35kV电压等级GIS，断路器、互感器、母排的交流耐压试验，以及110kV主变的交流耐压试验设计制造。500kVA/200kV串联谐振试验装置高压电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。500kVA/200kV串联谐振试验装置是地、市、县级高压试验部门及电力安装、修试工程单位理想的交流耐压试验设备。500kVA/200kV串联谐振试验装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。
