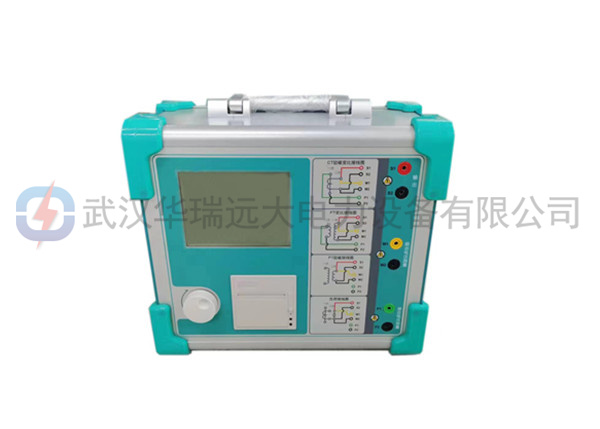

产品介绍:变频互感器测试仪是由本公司在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。
产品别名:互感器综合测试仪、变频伏安特性测试仪、CT特性测试仪、PT特性测试仪、
1.功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于保护类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
2.自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3.测试满足GB20840.1(IEC60044-1)、GB20840.2(IEC60044-6) 、GB20840.3等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。
4.基于先进的低频法测试原理,能应对拐点高达45KV的CT测试。
5.界面友好美观,全中文图形界面。
6.装置可存储2000组测试数据,掉电不丢失。试验完毕后用U盘存入PC机,用软件进行数据分析,并生成WORD报告。
7.测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
8.易于携带,装置重量<9Kg。
变频互感器测试仪 | ||
测试用途 | 保护类CT,保护类PT | |
输出 | 0~180Vrms,12Arms,18A(峰值) | |
CT变比 测量 | 范围 | 1~40000 |
精度 | ±0.2% | |
PT变比 测量 | 范围 | 1~40000 |
精度 | ±0.2% | |
相位测量 | 精度 | ±5min |
分辨率 | 0.5min | |
二次绕组电阻测量 | 范围 | 0~300Ω |
精度 | 2%±2mΩ | |
交流负载测量 | 范围 | 0~300VA |
精度 | 2%±0.2VA | |
输入电源电压 | AC220V±10%,50Hz | |
工作环境 | 温度:-10οC~50οC, 湿度:≤90% | |
尺寸、重量 | 尺寸340mm x180mmx330mm 重量<9kg |
